Barras tubulares de aluminio
Tubos de aluminio extruidos sin soldadura en EN AW-6101B, 6063, 6061 y 6082, diámetro de 20 a 250 mm, cualquier longitud hasta 15 m, con grapas de soporte, empalmes, juntas de dilatación y tapones, para barras rígidas en subestaciones, ferrocarriles y centrales eléctricas.

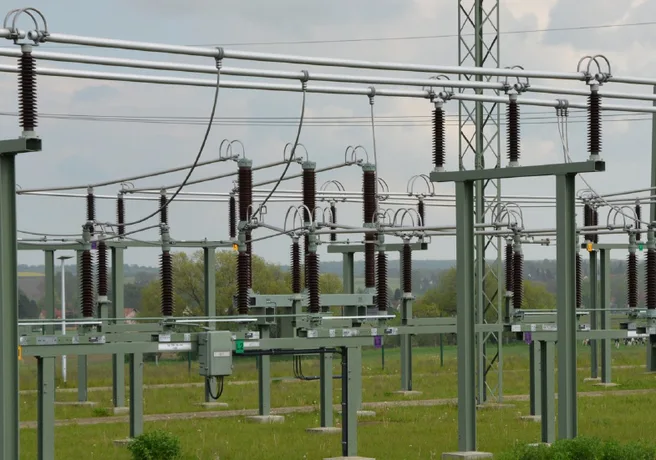

Barras rígidas de aluminio para parques de intemperie e interior
CASK Power Systems suministra tubos de aluminio extruidos sin soldadura y sus accesorios para sistemas de barras rígidas. Un tubo conduce corrientes elevadas con pocas pérdidas, mantiene su forma ante los esfuerzos de cortocircuito y salva grandes vanos entre aisladores de apoyo, por lo que el parque necesita menos soportes y menos acero.
La gama
Tubos métricos
Tubos extruidos sin soldadura de 20 a 250 mm de diámetro en 31 medidas, cada una en cuatro aleaciones, cortados a cualquier longitud hasta 15 m.
Tubos IPS
Tubos en medidas nominales y schedules según ASTM B241 / B317, para proyectos diseñados según la práctica americana.
Grapas de soporte
Grapas fijas que sujetan el tubo sobre el aislador de apoyo y grapas deslizantes que le permiten moverse con la dilatación térmica.
Empalmes
Empalmes rectos atornillados que unen en obra dos tubos de la misma medida con la corriente nominal completa a través de la unión.
Juntas de dilatación
Trenzas de aluminio laminado que absorben los cambios de longitud entre extremos de tubos o entre tubo y equipo y aíslan las vibraciones.
Tapones y terminales
Tapones, conectores en T, terminales tubo-pletina y grapas tubo-conductor, con formas libres de efecto corona.
Aleaciones y normas
- EN AW-6101B T6: la aleación estándar para barras, la mejor conductividad con buena resistencia
- EN AW-6063 T6: un buen equilibrio entre corriente y resistencia
- EN AW-6061 y 6082 T6: grandes vanos, altos esfuerzos de cortocircuito y zonas sísmicas
- Tubos: EN 573-3, EN 755-2, EN 755-7, ASTM B241 / B317
- Diseño y accesorios: IEC 60865-1, IEEE 605, IEC 61284, fijación de aisladores según IEC 60273
Dónde se utiliza
Suministrados, embalados y documentados para la obra
Los extremos se cortan a escuadra y se desbarban, y cada tramo lleva marcada su referencia. Los tubos se tapan, se envuelven y se embalan en cajas de madera cerradas sobre patines, numeradas por posición o por plano, con certificado de material EN 10204 3.1, lista de embalaje por caja y resultados de ensayos dimensionales y de conductividad. CASK Power Systems ha suministrado barras tubulares a varios proyectos de subestaciones. El catálogo indica cada medida, su peso y su referencia: Inglés (PDF) · العربية (PDF)
Preguntas frecuentes
¿Qué aleación debo elegir?
EN AW-6101B es la aleación estándar para barras, con la mejor conductividad. Elija 6061 o 6082 para vanos muy largos, altos esfuerzos de cortocircuito o zonas sísmicas, y 6063 para un equilibrio entre ambos.
¿Pueden cortar los tubos a nuestras longitudes?
Sí. Cualquier longitud hasta 15 m, por ejemplo 10,5 m, cortada a medida y marcada con su referencia.
¿Indican la corriente admisible para nuestro emplazamiento?
Sí. Los valores para las condiciones del emplazamiento y las comprobaciones de cortocircuito según IEC 60865-1 se entregan con cada oferta.
¿El catálogo está disponible en árabe?
Sí. Descargue el catálogo en inglés o en árabe en la parte superior de esta página.
Productos relacionados
Solicitar presupuesto de barras tubulares de aluminio
Díganos lo que necesita y nuestros ingenieros le responderán con una oferta técnica. Los campos marcados con * son obligatorios.
¿Planos o una medición completa? Envíelos a [email protected] con su nombre y proyecto.
¿Necesita barras tubulares para una subestación?
Envíenos el esquema unifilar, la disposición de barras o la lista de tubos. Le propondremos los tubos y accesorios con sus referencias.
